Рукава резиновые напорно всасывающие ГОСТ 5398-76

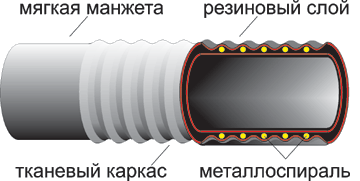

с текстильным каркасом и металлической спиралью

В КАТАЛОГВ РТИ






Рукава резиновые ГОСТ 5398-76Применяются для всасывания и нагнетания различных жидкостей, масел на нефтяной основе и газов.

Имеют на концах мягкие манжеты для присоединения к арматуре.

Изготавливаются гладкими и гофрированными.

Существует две группы:

1 группа - рукава напорно-всасывающие, рабочий вакуум 0,08 МПа.
2 группа - рукава напорно-всасывающие с рабочим давлением 3; 5; 10 кг/см2.

Рабочее давление: 0,3 МПа, 0,5 МПа, 1,0 МПа. Длина рукавов до 10 м.



 Условное обозначение резиновых рукавов:
Рукав резиновый Б-2-25-10 Юм ГОСТ 5398-76:
Б класс бензин;
2 группа: напорно-всасывающие;
25 внупренний диаметр (мм);
10 давление (атм);
10м длина рукава.


Рукава изготавливаются следующих классов:

Класс Рабочая среда Диаметры Длина
стандартная
Температура
°C
В Вода техническая 25,32,38,50,65,75,100, 125,150,200,250,300


4,6,10 от -35°C
до +90°C
П Для пищевой жидкости 25,32,38,50,65,75,100 125,150,200,250,300

4,6,10 от -35°C
до +90°C
Б Бензин, керосин,
мин. масла на нефтяной основе
25,32,38,50,65,75,100 125,150,200,250,300

4,6,10 от -35°C
до+90°C
КЩ Слабые растворы кислот щелочей концентрацией до 20% 25,32,38,50,65,75,100 125,150,200,250,300

4,6,10 от -35°C
до +90°C
Г Воздух, углекислый газ, азот, инертные газы 25,32,38,50,65,75,100 125,150,200,250,300
Рукава резиновые напорно-всасывающие ГОСТ 5398-76
4,6,10 от -35°C
до +90°C
