Рукава резиновые напорные ГОСТ 10362-76

с нитяной оплёткой неармированные


 В КАТАЛОГВ РТИ




Применяются в качестве гибких трубопроводов для подачи под давлением воздуха, инертных газов и жидкостей.

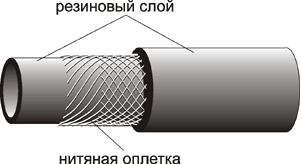

Рукав состоит из внутреннего резинового слоя, нитяного каркаса с одним или несколькими слоями из резины или клеевой пасты и наружного резинового слоя или без него.

Состоят из внутреннего резинового слоя, нитяного каркаса (усиления), промежуточных слоев из резины и клеевой пасты и наружного резинового слоя;

Применяются для подачи под давлением воздуха, инертных газов и жидкостей.

Способны работать в климатических условиях при температуре от -50 до +90°С.

Применяются:

Рабочая среда Температура рабочей
среды, °С
Бензины авиационные ГОСТ 1012
и автомобильные гост 2081
от -50°С до +70°С
Масла на нефтяной основе до +100°С
Топлива реактивные ГОСТ 10227 и дизельные ГОСТ 305 от -50°С до +70°С
Смазки жидкостные, смазки солидол жировой гост 1033 от -50°С до +100°С
Воздух, газы нейтральные (инертные) от -50°С до +60°С
Вода до +120°С
Жидкость охлаждающая низкозамерзающая ГОСТ 28084 от -60°С до +120°С
Слабые растворы неорганических кислот, щелочей (до 20% концентрации), кроме азотной кислоты от -50°С до +50°С



Рукава резиновые напорные ГОСТ 10362-76. Условное обозначение:

Рукав резиновый 20x30-1,0 ГОСТ 10362-76, где:
20 внутренний диаметр (мм);
30 наружный диаметр (мм);
1,0 давление рабочее (МПа).




Диаметр внутренний, мм

Диаметр внешний, мм

Давление, МПа
6 13,5; 14 2,94; 1,6
8 15; 16,5; 18 1,0; 1,6
10 17,5; 20 0,63; 1,0; 1,6
12 20 0,63; 1,6
14 22 1,6
16 24; 26 0,63
18 26; 27; 27,5 0,63; 1,6
20 29 1,6
22 29,5; 30,5 1,0; 1,6
25 35; 36 1,0; 1,6
32 41,5; 42; 43 1,0; 1,6
38 47,5; 49 1,6
50 61,5 1,6
