Втулки предохранительные ГОСТ 19421-74

Компания "Технопрофснаб" реализует, Втулки ГОСТ 19421-74. Гарантированное, высокое качество, а так же гибкая система оплаты и доставки, вот составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения.

Предназначены для защиты изоляции кабелей (жгутов кабелей) и проводов от механических повреждений при прохождении через отверстия в стенках изделий из различных материалов (металлов, пластиков, дерева и т.д). Наиболее частое и актуальное применение - установка в сверления в металле, особенно при наличии динамических нагрузок вибрации, перегиба, трения и т.д., что многократно увеличивает срок службы электропроводки, а зачастую их применение обязательно в целях безопасности.

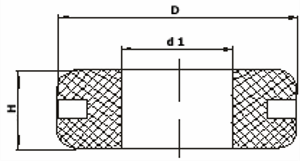

 Внешнее исполнение бывает трех основных видов:

Втулки предохранительные ГОСТ 19421-74

Обозначение:

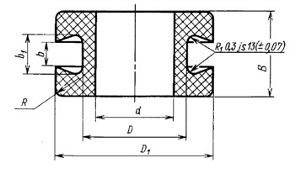

Втулки по ГОСТ обозначаются по двум основным параметрам - диаметр прохода (отверстия под провод) и посадочного диаметра (диаметр сверления), все остальные размеры были прописаны в ГОСТе. Однако в наши дня этого уже не достаточно. Обозначение должно содержать в себе как можно больше параметров: T-d1xD2/h1-D3/H2, где:

T - тип исполнения (геометрическая форма);

d1 - условный диаметр прохода (отверстия пож провод);

D2 - посадочный диаметр (диаметр сверления);

h1 - посадочная высота (толщина материала в котором выполнено сверление);

D3 - общий (наружный) диаметр изделия;

H2 - общая высота изделия.


Основные типоразмеры втулок:

3х28х11

4,5х16х5,5

6х16х5,5

8х18х5

10х22х8

4х10х8

4,8х12,5х6,5

6х16х6,5

8х18х8

11х24х8

4х9х5

5х11х5

6х16х6,5

9,5х21х7

14х24х8

4х9х5

5х16х8

6х16х6,5

10х18х6,5

12х20х9

4х12х4

5х10х10

6,3х18х10

9х15х4,5

15х28х8,5

4х14х10

5х11х8,5

6,5х17х6

9х15х8

15х30х10

4х9,5х7,5

5х14х6,2

7х16х6,5

11х30х11

16х25х10

4х9х5

5х21х8

7х17х6,3

10х20х6

16х25х9

4х9х7,5

6х16х5,5

7х12х5

12х20х9

15х30х16

4,5х11,5х5,5

6х12х6

7х14х8

12х26х11

16х25х9



  Втулки предохранительные могут быть изготовлены практически любых типоразмеров по вашим  чертежам

  (эскизам, образцам, техзаданию и  т .д.) и из различных типов резины МБС, ТМКЩ, силикона и т.д.



Размеры представлены в ГОСТ 19421-74.

ГОСТ 19421-74

Втулки предохранительные резиновые. Конструкция и размеры

Обозначение стандарта: ГОСТ 19421-74

Статус стандарта: действующий

Название: Втулки предохранительные резиновые. Конструкция и размеры

Дата введения в действие: 01.01.1975

Втулки предохранительные ГОСТ 19421-74 Область и условия применения:

Настоящий стандарт распространяется на резиновые предохранительные втулки, предназначенные для защиты изоляции кабелей, жгутов и проводов от механических повреждений при прохождении через отверстия в стенках изделий.
