Подшипники шарнирные с отверстиями и канавками для смазки на внутреннем и наружном кольцах
Подшипники шарнирные с поверхностью скольжения сталь-сталь предназначены для восприятия тяжелых, статических нагрузок или ударных. Производятся из высококачественных подшипниковых сталей ШХ15, ШХ15СГ или 95Х18Ш (нержавеющая сталь).
Подшипники шарнирные самосмазывающие предназначены для восприятия нагрузок постоянного направления, при небольших скоростях скольжения. Применяются в узлах с повышенными требованиями к долговечности и при затруднительном обслуживании опор, когда использование подшипников с поверхностью скольжения сталь/сталь нецелесообразно. Изготавливаются из стали марок ШХ15, 95Х18Ш, 12Х18Н9Т.
Подшипники шарнирные, работоспособны при температуре, до +120°С. Допускается кратковременное эксплуатирование при температуре +150°С. Для более тяжелых температурных условий, выпускаются подшипники специального исполнения.

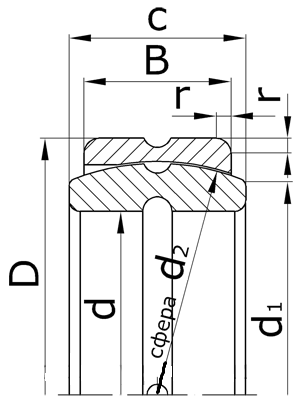

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
d1 - диаметр пересечения сферы с торцом кольца подшипника;
d2 - диаметр сфер колец подшипника;
c - ширина внутреннего кольца подшипника;
B - ширина наружного кольца подшипника;
r - номинальная координата монтажной фаски.
|
Основные размеры подшипников |
|||||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
|||||||
|
по ГОСТу |
международное |
d |
D |
d1 |
d2 |
c |
B |
r |
|
|
Серия Е. |
|||||||||
|
ШС4К |
- |
4 |
12 |
6 |
8 |
5 |
3 |
0,5 |
0,003 |
|
ШС5К |
- |
5 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
|
ШС6К |
- |
6 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
|
ЕШС8К |
- |
8 |
16 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
|
ЕШС10К |
- |
10 |
19 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
|
ШС12К |
- |
12 |
22 |
15 |
18 |
10 |
7 |
1,0 |
0,016 |
|
ЕШС15К |
- |
15 |
26 |
18 |
22 |
12 |
9 |
1,0 |
0,035 |
|
ЕШС17К |
- |
17 |
30 |
20 |
25 |
14 |
10 |
1,0 |
0,048 |
|
ШС20К |
- |
20 |
35 |
24 |
29 |
16 |
12 |
1,0 |
0,065 |
|
ШС25К |
- |
25 |
42 |
29 |
35 |
20 |
16 |
1,0 |
0,115 |
|
ШС30К |
- |
30 |
47 |
33 |
40 |
22 |
18 |
1,0 |
0,158 |
|
ЕШС35К |
- |
35 |
55 |
39 |
47 |
25 |
20 |
1,5 |
0,236 |
|
ШС40К |
- |
40 |
62 |
45 |
53 |
28 |
22 |
1,5 |
0,330 |
|
ЕШС45К |
- |
45 |
68 |
50 |
60 |
32 |
26 |
2,0 |
0,430 |
|
ШС50К |
- |
50 |
75 |
55 |
66 |
35 |
28 |
2,0 |
0,660 |
|
ШС55К |
- |
55 |
85 |
62 |
74 |
40 |
32 |
2,0 |
0,880 |
|
ЕШС60К |
- |
60 |
90 |
66 |
80 |
44 |
36 |
2,0 |
1,100 |
|
ШС70К |
- |
70 |
105 |
77 |
92 |
49 |
40 |
2,0 |
1,590 |
|
ШС80К |
- |
80 |
120 |
88 |
105 |
55 |
46 |
2,0 |
2,330 |
|
ШС90К |
- |
90 |
130 |
98 |
115 |
60 |
50 |
2,0 |
2,820 |
|
ШС100К |
- |
100 |
150 |
109 |
130 |
70 |
55 |
2,0 |
4,480 |
|
ШС110К |
- |
110 |
160 |
120 |
140 |
70 |
55 |
2,0 |
4,900 |
|
ШС120К |
- |
120 |
180 |
130 |
160 |
85 |
70 |
2,0 |
8,190 |
|
ШС140К |
- |
140 |
210 |
150 |
180 |
90 |
70 |
2,0 |
11,113 |
|
ШС160К |
- |
160 |
230 |
170 |
200 |
105 |
80 |
2,0 |
14,062 |
|
ШС180К |
- |
180 |
260 |
192 |
225 |
105 |
80 |
2,0 |
18,598 |
|
ШС200К |
- |
200 |
290 |
212 |
250 |
130 |
100 |
2,0 |
27,896 |
|
ШС220К |
- |
220 |
320 |
238 |
275 |
135 |
100 |
2,0 |
35,608 |
|
ШС240К |
- |
240 |
340 |
265 |
300 |
140 |
100 |
2,0 |
39,917 |
|
ШС260К |
- |
260 |
370 |
285 |
325 |
150 |
110 |
2,0 |
52,164 |
|
ШС280К |
- |
280 |
400 |
310 |
350 |
155 |
120 |
2,0 |
63,772 |
|
ШС300К |
- |
300 |
430 |
330 |
375 |
165 |
120 |
2,0 |
79,380 |
|
Серия 7. |
|||||||||
|
ШС8К |
- |
8 |
17 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
|
ШС10К |
- |
10 |
20 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
|
ШС15К |
- |
15 |
28 |
18 |
23 |
12 |
8 |
1,0 |
0,033 |
|
ШС17К |
- |
17 |
32 |
22 |
26 |
14 |
10 |
1,0 |
0,048 |
|
ШС35К |
- |
35 |
55 |
39 |
47 |
26 |
21 |
1,5 |
0,236 |
|
ШС45К |
- |
45 |
70 |
50 |
60 |
32 |
25 |
2,0 |
0,460 |
|
ШС60К |
- |
60 |
90 |
66 |
80 |
44 |
34 |
2,0 |
0,980 |
|
Серия 2. |
|||||||||
|
2ШС10К |
- |
10 |
30 |
16 |
22 |
14 |
10 |
1,0 |
0,052 |
|
2ШС12К |
- |
12 |
32 |
17 |
24 |
16 |
12 |
1,0 |
0,065 |
|
2ШС15К |
- |
15 |
35 |
20 |
27 |
18 |
14 |
1,0 |
0,082 |
|
2ШС17К |
- |
17 |
40 |
22 |
31 |
21 |
14 |
1,0 |
0,148 |
|
2ШС20К |
- |
20 |
47 |
23 |
35 |
26 |
15 |
1,0 |
0,190 |
|
2ШС25К |
- |
25 |
52 |
28 |
40 |
28 |
15 |
1,5 |
0,262 |
