Подшипники шарнирные с отверстиями и канавками для смазки во внутреннем кольце
Подшипники шарнирные с поверхностью скольжения сталь-сталь предназначены для восприятия тяжелых, статических нагрузок или ударных. Производятся из высококачественных подшипниковых сталей ШХ15, ШХ15СГ или 95Х18Ш (нержавеющая сталь).
Подшипники шарнирные самосмазывающие предназначены для восприятия нагрузок постоянного направления, при небольших скоростях скольжения. Применяются в узлах с повышенными требованиями к долговечности и при затруднительном обслуживании опор, когда использование подшипников с поверхностью скольжения сталь/сталь нецелесообразно. Изготавливаются из стали марок ШХ15, 95Х18Ш, 12Х18Н9Т.

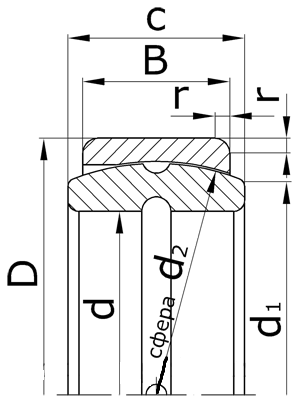

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
d1 - диаметр пересечения сферы с торцом кольца подшипника;
d2 - диаметр сфер колец подшипника;
c - ширина внутреннего кольца подшипника;
B - ширина наружного кольца подшипника;
r - номинальная координата монтажной фаски.
Основные размеры подшипников |
|||||||||
Обозначение |
Размеры, мм |
Масса, кг |
|||||||
по ГОСТу |
международное |
d |
D |
d1 |
d2 |
c |
B |
r |
|
Серия Е. |
|||||||||
ШС4 |
- |
4 |
12 |
6 |
8 |
5 |
3 |
0,5 |
0,003 |
ШС5 |
- |
5 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
ШС6 |
- |
6 |
14 |
8 |
10 |
6 |
4 |
0,5 |
0,005 |
ЕШС8 |
- |
8 |
16 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
ЕШС10 |
- |
10 |
19 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
ШС12 |
- |
12 |
22 |
15 |
18 |
10 |
7 |
1,0 |
0,016 |
ЕШС15 |
- |
15 |
26 |
18 |
22 |
12 |
9 |
1,0 |
0,035 |
ЕШС17 |
- |
17 |
30 |
20 |
25 |
14 |
10 |
1,0 |
0,048 |
ШС20 |
- |
20 |
35 |
24 |
29 |
16 |
12 |
1,0 |
0,065 |
ШС25 |
- |
25 |
42 |
29 |
35 |
20 |
16 |
1,0 |
0,115 |
ШС30 |
- |
30 |
47 |
33 |
40 |
22 |
18 |
1,0 |
0,158 |
ЕШС35 |
- |
35 |
55 |
39 |
47 |
25 |
20 |
1,5 |
0,236 |
ШС40 |
- |
40 |
62 |
45 |
53 |
28 |
22 |
1,5 |
0,330 |
ЕШС45 |
- |
45 |
68 |
50 |
60 |
32 |
26 |
2,0 |
0,430 |
ШС50 |
- |
50 |
75 |
55 |
66 |
35 |
28 |
2,0 |
0,660 |
ШС55 |
- |
55 |
85 |
62 |
74 |
40 |
32 |
2,0 |
0,880 |
ЕШС60 |
- |
60 |
90 |
66 |
80 |
44 |
36 |
2,0 |
1,100 |
ШС70 |
- |
70 |
105 |
77 |
92 |
49 |
40 |
2,0 |
1,590 |
ШС80 |
- |
80 |
120 |
88 |
105 |
55 |
46 |
2,0 |
2,330 |
ШС90 |
- |
90 |
130 |
98 |
115 |
60 |
50 |
2,0 |
2,820 |
ШС100 |
- |
100 |
150 |
109 |
130 |
70 |
55 |
2,0 |
4,480 |
ШС110 |
- |
110 |
160 |
120 |
140 |
70 |
55 |
2,0 |
4,900 |
ШС120 |
- |
120 |
180 |
130 |
160 |
85 |
70 |
2,0 |
8,190 |
ШС140 |
- |
140 |
210 |
150 |
180 |
90 |
70 |
2,0 |
11,113 |
ШС160 |
- |
160 |
230 |
170 |
200 |
105 |
80 |
2,0 |
14,062 |
ШС180 |
- |
180 |
260 |
192 |
225 |
105 |
80 |
2,0 |
18,598 |
ШС200 |
- |
200 |
290 |
212 |
250 |
130 |
100 |
2,0 |
27,896 |
ШС220 |
- |
220 |
320 |
238 |
275 |
135 |
100 |
2,0 |
35,608 |
ШС240 |
- |
240 |
340 |
265 |
300 |
140 |
100 |
2,0 |
39,917 |
ШС260 |
- |
260 |
370 |
285 |
325 |
150 |
110 |
2,0 |
52,164 |
ШС280 |
- |
280 |
400 |
310 |
350 |
155 |
120 |
2,0 |
63,772 |
ШС300 |
- |
300 |
430 |
330 |
375 |
165 |
120 |
2,0 |
79,380 |
Серия 7. |
|||||||||
ШС8 |
- |
8 |
17 |
10 |
13 |
8 |
5 |
0,5 |
0,008 |
ШС10 |
- |
10 |
20 |
13 |
16 |
9 |
6 |
0,5 |
0,012 |
ШС15 |
- |
15 |
28 |
18 |
23 |
12 |
8 |
1,0 |
0,033 |
ШС17 |
- |
17 |
32 |
22 |
26 |
14 |
10 |
1,0 |
0,048 |
ШС35 |
- |
35 |
55 |
39 |
47 |
26 |
21 |
1,5 |
0,236 |
ШС45 |
- |
45 |
70 |
50 |
60 |
32 |
25 |
2,0 |
0,460 |
ШС60 |
- |
60 |
90 |
66 |
80 |
44 |
34 |
2,0 |
0,980 |
Серия 2. |
|||||||||
2ШС10 |
- |
10 |
30 |
16 |
22 |
14 |
10 |
1,0 |
0,052 |
2ШС12 |
- |
12 |
32 |
17 |
24 |
16 |
12 |
1,0 |
0,065 |
2ШС15 |
- |
15 |
35 |
20 |
27 |
18 |
14 |
1,0 |
0,082 |
2ШС17 |
- |
17 |
40 |
22 |
31 |
21 |
14 |
1,0 |
0,148 |
2ШС20 |
- |
20 |
47 |
23 |
35 |
26 |
15 |
1,0 |
0,190 |
2ШС25 |
- |
25 |
52 |
28 |
40 |
28 |
15 |
1,5 |
0,262 |
