Подшипники упорные шариковые двойные

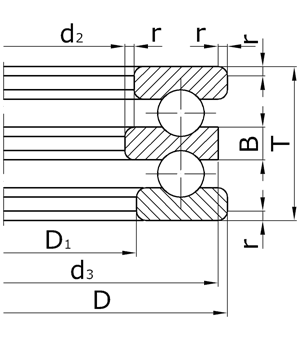

d2 - номинальный диаметр отверстия тугого кольца двойного подшипника;

D - номинальный наружный диаметр свободного кольца;

d3 - номинальный наружный диаметр тугого кольца двойного подшипника;

D1 - номинальный диаметр отверстия свободного кольца;

B - номинальная высота тугого кольца двойного подшипника;

T - номинальная высота подшипника;

r - номинальная координата монтажной фаски;

Основные размеры подшипников

Обозначение

Размеры, мм

Масса, кг

по ГОСТу

международное

d2

D

d3

D1

B

T

r

Серия ширин 0, серия диаметров 2.

38202

52202

10

32

32

15,2

5

22

1,0

0,08

38204

52204

15

40

40

20,2

6

26

1,0

0,15

38205

52205

20

47

47

25,2

7

28

1,0

0,23

38206

52206

25

52

52

30,2

7

29

1,0

0,27

38207

52207

30

62

62

35,2

8

32

1,5

0,42

38208

52208

30

68

68

40,2

9

36

1,5

0,54

38209

52209

35

73

73

45,2

9

37

1,5

0,62

38210

52210

40

78

78

50,2

9

39

1,5

0,71

38211

52211

45

90

90

55,2

10

45

1,5

1,12

38212

52212

50

95

95

60,2

10

46

1,5

1,25

38213

52213

55

100

100

65,2

10

47

1,5

1,36

38214

52214

55

105

105

70,2

10

47

1,5

1,48

38215

52215

60

110

110

75,2

10

47

1,5

1,57

38216

52216

65

115

115

80,2

10

48

1,5

1,69

38217

52217

70

125

125

85,2

12

55

1,5

2,34

38218

52218

75

135

135

90,2

14

62

2,0

3,22

38220

52220

85

150

150

100,2

15

67

2,0

4,29

38222

52222

95

160

160

110,2

15

67

2,0

4,68

38224

52224

100

170

170

120,2

15

68

2,0

5,24

38226

52226

110

190

190

130,3

18

80

2,5

7,74

38228

52228

120

200

200

140,3

18

81

2,5

8,95

38202Н

52202

10

32

32

17

5

22

1,0

0,08

38204Н

52204

15

40

40

22

6

26

1,0

0,15

38205Н

52205

20

47

47

27

7

28

1,0

0,23

38206Н

52206

25

52

52

32

7

29

1,0

0,27

38207Н

52207

30

62

62

37

8

34

1,5

0,42

38208Н

52208

30

68

68

42

9

36

1,5

0,54

38209Н

52209

35

73

73

47

9

37

1,5

0,62

38210Н

52210

40

78

78

52

9

39

1,5

0,71

38211Н

52211

45

90

90

57

10

45

1,5

1,12

38212Н

52212

50

95

95

62

10

46

1,5

1,25

38213Н

52213

55

100

100

67

10

47

1,5

1,36

38214Н

52214

55

105

105

72

10

47

1,5

1,48

38215Н

52215

60

110

110

77

10

47

1,5

1,57

38216Н

52216

65

115

115

82

10

48

1,5

1,69

38217Н

52217

70

125

125

88

12

55

1,5

2,34

38218Н

52218

75

135

135

93

14

62

2,0

3,22

38220Н

52220

85

150

150

103

15

67

2,0

4,29

38222Н

52222

95

160

160

113

15

67

2,0

4,68

38224Н

52224

100

170

170

123

15

68

2,0

5,24

38226Н

52226

110

190

189,5

133

18

80

2,5

7,74

38228Н

52228

120

200

199,5

143

18

81

2,5

8,95

38230Н

52230

130

215

214,5

153

20

89

2,5

10,6

38232Н

52232

140

225

224,5

163

20

90

2,5

12,1

38234Н

52234

150

240

235,5

173

21

97

2,5

14,9

Серия ширин 0, серия диаметров 3.

38305

52305

20

52

52

25,2

8

34

1,5

0,33

38306

52306

25

60

60

30,2

9

38

1,5

0,49

38307

52307

30

68

68

35,2

10

44

1,5

0,71

38308

52308

30

78

78

40,2

12

49

1,5

1,06

38309

53309

35

85

85

45,2

12

52

1,5

1,29

38310

52310

40

95

95

50,2

14

58

2,0

1,86

38311

52311

45

105

105

55,2

15

64

2,0

2,51

38312

52312

50

110

110

60,2

15

64

2,0

2,68

38313

52313

55

115

115

65,2

15

65

2,0

2,90

38314

52314

55

125

125

70,2

16

72

2,0

3,90

38315

52315

60

135

135

75,2

18

79

2,5

4,83

38316

52316

65

140

140

80,2

18

79

2,5

5,06

38317

-

70

150

150

85,2

19

87

2,5

6,43

38318

-

75

155

155

90,2

19

88

2,5

6,60

38320

52320

85

170

170

100,2

21

97

2,5

8,90

38322

-

95

190

190

110,2

24

110

3,0

13,8

38324

-

100

210

210

120,2

27

123

3,5

17,2

38305Н

52305

20

52

52

27

8

34

1,5

0,33

38306Н

52306

25

60

60

32

9

38

1,5

0,49

38307Н

52307

30

68

68

37

10

44

1,5

0,71

38308Н

52308

30

78

78

42

12

49

1,5

1,06

38309Н

52309

35

85

85

47

12

52

1,5

1,29

38310Н

52310

40

95

95

52

14

58

2,0

1,86

38311Н

52311

45

105

105

57

15

64

2,0

2,51

38312Н

52312

50

110

110

62

15

64

2,0

2,68

38313Н

52313

55

115

115

67

15

65

2,0

2,90

38314Н

52314

55

125

125

72

16

72

2,0

3,90

38315Н

52315

60

135

135

77

18

79

2,5

4,83

38316Н

52316

65

140

140

82

18

79

2,5

5,06

38317Н

-

70

150

150

88

19

87

2,5

6,43

38318Н

-

75

155

155

93

19

88

2,5

6,60

38320Н

52320

85

170

170

103

21

97

2,5

8,90

38322Н

-

95

190

189,5

113

24

110

3,0

13,8

38324Н

-

100

210

209,5

123

27

123

3,5

17,2

38326Н

-

110

225

224,5

134

30

130

3,5

23,4

38328Н

-

120

240

235,5

144

31

140

3,5

28,2

Серия ширин 0, серия диаметров 4.

38405Н

-

15

60

60

27

11

45

1,5

0,63

38406Н

52406

20

70

70

32

12

52

1,5

1,00

38407Н

52407

25

80

80

37

14

59

2,0

1,44

38408Н

52408

30

90

90

42

15

65

2,0

2,03

38409Н

52409

35

100

100

47

17

72

2,0

2,71

38410Н

-

40

110

110

52

18

78

2,5

3,56

38411Н

52411

45

120

120

57

20

87

2,5

4,70

38412Н

52412

50

130

130

62

21

93

2,5

6,33

38413Н

-

50

140

140

68

23

101

3,0

8,03

38414Н

52414

55

150

150

73

24

107

3,0

9,71

38415Н

-

60

160

160

78

26

115

3,0

11,8

38416Н

-

65

170

170

83

27

120

3,5

14,5

38417Н

-

65

180

179,5

88

29

128

3,5

17,5

38418Н

-

70

190

189,5

93

30

135

3,5

19,6

38420Н

-

80

210

209,5

103

33

150

4,0

26,6
