Подшипники роликовые радиальные сферические двухрядные с бортиками на внутреннем кольце с коническим отверстием внутреннего кольца, конусностью 1:30
Компания Технопрофснаб реализует, подшипники роликовые радиальные сферические двухрядные, от лучших отечественных производителей. Высокое качество, предлагаемой, продукции, а так же гибкая система доставки и оплаты, вот основная составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения.
Подшипники, обладают повышенной радиальной грузоподъемностью относительно подшипников других типов, при равных габаритах. Они способны, значительно компенсировать не соосность и провисы валов (до 3 градусов). А также воспринимают комбинированную нагрузку. Однако, не рекомендуется, устанавливать их для работы под чисто осевую нагрузку. В этом случае нагружен только один, какой то, ряд роликов.
Подшипники сферические двухрядные фиксируют вал в осевом направлении в обе стороны в пределах осевых зазоров. При установке в опоре двух подшипников рядом, все свойства само-установления теряются.

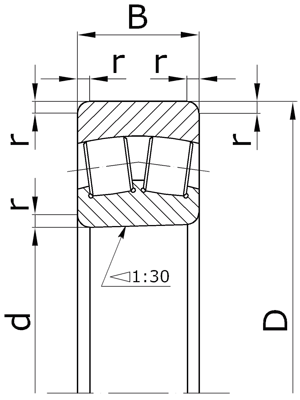

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.
|
Основные размеры подшипников |
||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
||||
|
по ГОСТу |
международное |
d |
D |
B |
r |
|
|
Серия ширин 4, серия диаметров 1. |
||||||
|
4113124 |
- |
120 |
180 |
60 |
3,0 |
5,40 |
|
4113126 |
- |
130 |
200 |
69 |
3,0 |
7,95 |
|
4113128 |
- |
140 |
210 |
69 |
3,0 |
8,45 |
|
4113130 |
- |
150 |
225 |
75 |
3,5 |
10,5 |
|
4113132 |
- |
160 |
240 |
80 |
3,5 |
13,0 |
|
4113134 |
- |
170 |
260 |
90 |
3,5 |
17,5 |
|
4113136 |
- |
180 |
280 |
100 |
3,5 |
23,0 |
|
4113138 |
- |
190 |
290 |
100 |
3,5 |
24,0 |
|
4113140 |
- |
200 |
310 |
109 |
3,5 |
30,5 |
|
4113144 |
- |
220 |
340 |
118 |
4,0 |
39,5 |
|
4113148 |
- |
240 |
360 |
118 |
4,0 |
42,5 |
|
4113152 |
- |
260 |
400 |
140 |
5,0 |
64,5 |
|
4113156 |
- |
280 |
420 |
140 |
5,0 |
68,5 |
|
4113160 |
- |
300 |
460 |
160 |
5,0 |
97,0 |
|
4113164 |
- |
320 |
480 |
160 |
5,0 |
100 |
|
4113168 |
- |
340 |
520 |
180 |
6,0 |
140 |
|
4113172 |
- |
360 |
540 |
180 |
6,0 |
145 |
|
4113176 |
- |
380 |
560 |
180 |
6,0 |
150 |
|
4113180 |
- |
400 |
600 |
200 |
2,1 |
195 |
|
4113184 |
- |
420 |
620 |
200 |
2,1 |
202 |
|
4113188 |
- |
440 |
650 |
212 |
2,1 |
236 |
|
4113192 |
- |
460 |
680 |
218 |
3,0 |
266 |
|
4113196 |
- |
480 |
700 |
218 |
3,0 |
276 |
|
41131/500 |
- |
500 |
720 |
218 |
3,0 |
285 |
|
41131/530 |
- |
530 |
780 |
250 |
3,0 |
395 |
|
41131/1000 |
- |
1000 |
1420 |
412 |
6,0 |
2050 |
|
41131/1060 |
- |
1060 |
1500 |
438 |
6,0 |
2400 |
|
41131/1120 |
- |
1120 |
1580 |
462 |
6,0 |
2800 |
|
41131/1180 |
- |
1180 |
1660 |
475 |
6,0 |
3150 |
|
41131/1250 |
- |
1250 |
1750 |
500 |
6,0 |
3650 |
|
41131/1320 |
- |
1320 |
1850 |
530 |
6,0 |
4350 |
|
41131/1400 |
- |
1400 |
1950 |
545 |
7,5 |
4900 |
|
Серия ширин 4, серия диаметров 7. |
||||||
|
4113722 |
- |
110 |
180 |
69 |
3,0 |
6,85 |
|
4113724 |
- |
120 |
200 |
80 |
3,0 |
10,0 |
|
4113726 |
- |
130 |
210 |
80 |
3,0 |
11,0 |
|
4113728 |
- |
140 |
225 |
85 |
3,5 |
13,0 |
|
4113730 |
- |
150 |
250 |
100 |
3,5 |
19,5 |
|
4113732 |
- |
160 |
270 |
109 |
3,5 |
25,0 |
|
4113734 |
- |
170 |
280 |
109 |
3,5 |
26,5 |
|
4113736 |
- |
180 |
300 |
118 |
4,0 |
33,5 |
|
4113738 |
- |
190 |
320 |
128 |
4,0 |
42,0 |
|
4113740 |
- |
200 |
340 |
140 |
4,0 |
52,0 |
|
4113744 |
- |
220 |
370 |
150 |
5,0 |
65,0 |
|
4113748 |
- |
240 |
400 |
160 |
5,0 |
80,5 |
|
4113752 |
- |
250 |
440 |
180 |
5,0 |
110 |
|
4113750 |
- |
280 |
460 |
180 |
6,0 |
120 |
|
4113760 |
- |
300 |
500 |
200 |
6,0 |
155 |
|
4113764 |
- |
320 |
540 |
218 |
5,0 |
200 |
|
4113768 |
- |
340 |
580 |
243 |
5,0 |
260 |
|
4113772 |
- |
360 |
600 |
243 |
5,0 |
270 |
|
4113776 |
- |
380 |
620 |
243 |
5,0 |
285 |
|
4113780 |
- |
400 |
650 |
250 |
6,0 |
330 |
|
4113784 |
- |
420 |
700 |
280 |
6,0 |
435 |
|
4113788 |
- |
440 |
720 |
280 |
6,0 |
450 |
|
4113792 |
- |
460 |
760 |
300 |
7,5 |
540 |
|
4113796 |
- |
480 |
790 |
308 |
7,5 |
600 |
|
41137/500 |
- |
500 |
830 |
325 |
7,5 |
705 |
