Роликовые радиальные с короткими цилиндрическими роликами с однобортовым наружным кольцом


Предназначены для восприятия радиальных нагрузок. Они обладают большей радиальной грузоподъемностью по сравнению с радиальными шариковыми подшипниками равных габаритных размеров, но в скоростных характеристиках несколько им уступают. Подшипники с цилиндрическими роликами очень чувствительны к перекосам внутренних колец относительно наружных, так как при перекосах концентрируется напряжение на краях роликов. Для снижения этого напряжения изготавливают подшипники спец модификаций с выпуклыми роликами или дорожками качения.

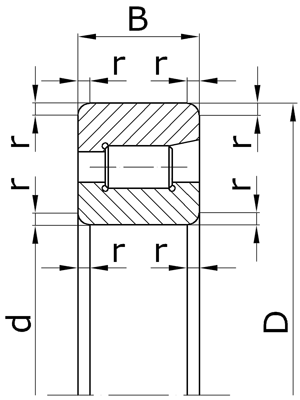

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников

Обозначение

Размеры, мм

Масса, кг

по ГОСТу

международное

d

D

B

r

Серия ширин 0, серия диаметров 2.

12202

-

15

35

11

1,0

0,047

12203

-

17

40

12

1,0

0,067

12204

NF204

20

47

14

1,5

0,110

12205

NF205

25

52

15

1,5

0,130

12206

NF206

30

62

16

1,5

0,200

12207

NF207

35

72

17

2,0

0,290

12208

NF208

40

80

18

2,0

0,370

12209

NF209

45

85

19

2,0

0,430

12210

NF210

50

90

20

2,0

0,480

12211

NF211

55

100

21

2,5

0,640

12212

NF212

60

110

22

2,5

0,820

12213

NF213

65

120

23

2,5

1,050

12214

NF214

70

125

24

2,5

1,150

12215

NF215

75

130

25

2,5

1,250

12216

NF216

80

140

26

3,0

1,500

12217

NF217

85

150

28

3,0

1,900

12218

NF218

90

160

30

3,0

2,300

12220

NF220

100

180

34

3,5

3,400

12222

NF222

110

200

38

3,5

4,650

12224

NF224

120

215

40

3,5

5,650

12226

NF226

130

230

40

4,0

6,500

12228

NF228

140

250

42

4,0

8,250

12230

NF230

150

270

45

4,0

10,50

Серия ширин 0, серия диаметров 3.

12302

-

15

42

13

1,5

0,110

12304

NF304

20

52

15

2,0

0,150

12305

NF305

25

62

17

2,0

0,240

12306

NF306

30

72

19

2,0

0,360

12307

NF307

35

80

21

2,5

0,480

12308

NF308

40

90

23

2,5

0,660

12309

NF309

45

100

25

2,5

0,870

12310

NF310

50

110

27

3,0

1,150

12311

NF311

55

120

29

3,0

1,450

12312

NF312

60

130

31

3,5

1,850

12313

NF313

65

140

33

3,5

2,250

12314

NF314

70

150

35

3,5

2,750

12315

NF315

75

160

37

3,5

3,250

12316

NF316

80

170

39

3,5

3,900

12317

NF317

85

180

41

4,0

4,500

12318

NF318

90

190

43

4,0

5,400

12320

NF320

100

215

47

4,0

7,700

12322

NF322

110

240

50

4,0

10,50

12324

NF324

120

260

55

4,0

13,00

12326

NF326

130

280

58

5,0

16,50

12328

NF328

140

300

62

5,0

20,00

12330

NF330

150

320

65

5,0

27,00

Серия ширин 0, серия диаметров 6.

12605

-

25

62

24

2,0

0,340

12606

-

30

72

27

2,0

0,500

12607

-

35

80

31

2,5

0,700

12608

-

40

90

33

2,5

0,960

12609

-

45

100

36

2,5

1,250

12610

-

50

110

40

3,0

1,700

12611

-

55

120

43

3,0

2,100

12612

-

60

130

46

3,5

2,700

12613

-

65

140

48

3,5

3,250

12614

-

70

150

51

3,5

3,950

12615

-

75

160

55

3,5

4,850

12616

-

80

170

58

3,5

5,850

12617

-

85

180

60

4,0

6,600

12618

-

90

190

64

4,0

7,900

12620

-

100

215

73

4,0

12,00

12622

-

110

240

80

4,0

19,00

12624

-

120

260

86

4,0

24,00

12626

-

130

280

93

5,0

30,00

12628

-

140

300

102

5,0

37,50

12630

-

150

320

108

5,0

45,00

12632

-

160

340

114

5,0

53,50

12634

-

170

360

120

5,0

62,50

12636

-

180

380

126

5,0

73,00
