Подшипники роликовые радиальные с короткими цилиндрическими роликами без наружного кольца
Компания "Технопрофснаб" реализует, подшипники роликовые радиальные с короткими цилиндрическими роликами. Гарантированное, высокое качество, а так же гибкая система оплаты и доставки, вот составляющая взаимовыгодного сотрудничества, нацеленного на долгосрочные деловые отношения.
Предназначены для восприятия радиальных нагрузок. Они обладают большей радиальной грузоподъемностью по сравнению с радиальными шариковыми подшипниками равных габаритных размеров, но в скоростных характеристиках несколько им уступают. Подшипники с цилиндрическими роликами очень чувствительны к перекосам внутренних колец относительно наружных, так как при перекосах концентрируется напряжение на краях роликов. Для снижения этого напряжения изготавливают подшипники спец модификаций с выпуклыми роликами или дорожками качения.

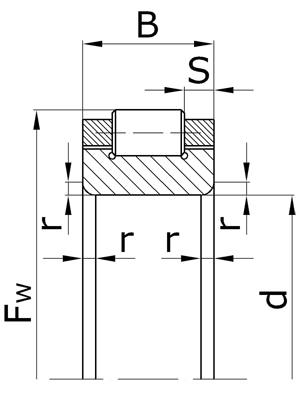

Fw - номинальный диаметр окружности, вписанный в комплект тел качения;
d - номинальный диаметр внутреннего кольца;
B - номинальная ширина подшипника;
S - номинальная ширина бортика;
r - номинальная координата монтажной фаски.
|
Основные размеры подшипников |
|||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
|||||
|
по ГОСТу |
международное |
Fw |
d |
B |
S |
r |
|
|
Серия ширин 0, серия диаметров 1. |
|||||||
|
502104 |
- |
36,5 |
20 |
12 |
3,25 |
1,0 |
0,055 |
|
Серия ширин 0, серия диаметров 2. |
|||||||
|
502206 |
- |
53,5 |
30 |
16 |
4,25 |
1,5 |
0,10 |
|
502207 |
RN207 |
61,8 |
35 |
17 |
4,0 |
2,0 |
0,16 |
|
502210 |
RN210 |
80,4 |
50 |
20 |
5,0 |
2,0 |
0,29 |
|
502212 |
RN212 |
97,3 |
60 |
22 |
5,0 |
2,5 |
0,49 |
|
502218 |
- |
148,0 |
90 |
30 |
6,0 |
3,0 |
1,36 |
|
502220 |
RN220 |
160,0 |
100 |
34 |
7,0 |
3,5 |
2,00 |
|
Серия ширин 0, серия диаметров 3. |
|||||||
|
502307 |
- |
68,2 |
35 |
21 |
5,0 |
2,5 |
0,25 |
|
502308 |
RN308 |
77,5 |
40 |
23 |
5,5 |
2,5 |
0,37 |
|
502309 |
- |
86,5 |
45 |
25 |
5,5 |
2,5 |
0,49 |
|
502310 |
- |
95,0 |
50 |
27 |
6,0 |
3,0 |
0,65 |
|
502311 |
- |
104,5 |
55 |
29 |
6,0 |
3,0 |
0,82 |
|
502312 |
- |
113,0 |
60 |
31 |
6,5 |
3,5 |
1,05 |
|
Серия ширин 1, серия диаметров 8. |
|||||||
|
1502817 |
- |
104,0 |
85 |
13 |
3,5 |
1,5 |
0,234 |
|
1502818 |
- |
108,5 |
90 |
13 |
3,5 |
1,5 |
0,249 |
