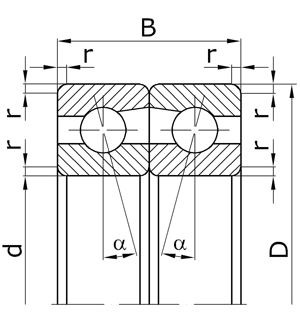

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу узкими торцами, угол контакта 12º
d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски;
α - угол контакта.
|
Основные размеры подшипников |
||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
||||
|
по ГОСТу |
международное |
d |
D |
B |
r |
|
|
Серия ширин 0, серия диаметров 1. |
||||||
|
336100 |
- |
10 |
26 |
16 |
0,5 |
0,040 |
|
336101 |
- |
12 |
28 |
16 |
0,5 |
0,050 |
|
336102 |
- |
15 |
32 |
18 |
0,5 |
0,060 |
|
336103 |
- |
17 |
35 |
20 |
0,5 |
0,080 |
|
336104 |
- |
20 |
42 |
24 |
1,0 |
0,140 |
|
336105 |
- |
25 |
47 |
24 |
1,0 |
0,160 |
|
336106 |
- |
30 |
55 |
26 |
1,5 |
0,240 |
|
336107 |
- |
35 |
62 |
28 |
1,5 |
0,320 |
|
Серия ширин 0, серия диаметров 2. |
||||||
|
336201 |
- |
12 |
32 |
20 |
1,0 |
0,080 |
|
336202 |
- |
15 |
35 |
22 |
1,0 |
0,100 |
|
336203 |
- |
17 |
40 |
24 |
1,0 |
0,140 |
|
336204 |
- |
20 |
47 |
28 |
1,5 |
0,220 |
|
336205 |
- |
25 |
52 |
30 |
1,5 |
0,270 |
|
336206 |
- |
30 |
62 |
32 |
1,5 |
0,400 |
|
336207 |
- |
35 |
72 |
34 |
2,0 |
0,560 |
|
336208 |
- |
40 |
80 |
36 |
2,0 |
0,740 |
|
336209 |
- |
45 |
85 |
38 |
2,0 |
0,850 |
|
336210 |
- |
50 |
90 |
40 |
2,0 |
0,960 |
|
336211 |
- |
55 |
100 |
42 |
2,5 |
1,260 |
|
336212 |
- |
60 |
110 |
44 |
2,5 |
1,600 |
|
336213 |
- |
65 |
120 |
46 |
2,5 |
2,000 |
|
336214 |
- |
70 |
125 |
48 |
2,5 |
2,200 |
|
336215 |
- |
75 |
130 |
50 |
2,5 |
2,950 |
|
336216 |
- |
80 |
140 |
52 |
3,0 |
3,680 |
|
336217 |
- |
85 |
150 |
56 |
3,0 |
4,420 |
|
336218 |
- |
90 |
160 |
60 |
3,0 |
4,520 |
|
336219 |
- |
95 |
170 |
64 |
3,5 |
5,260 |
|
336220 |
- |
100 |
180 |
68 |
3,5 |
6,640 |
