Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу широкими торцами, угол контакта 12º

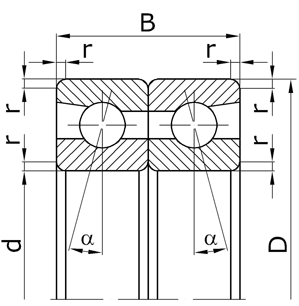

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников

Обозначение

Размеры, мм

Масса, кг

по ГОСТу

международное

d

D

B

r

Серия ширин 0, серия диаметров 1.

236100

-

10

26

16

0,5

0,040

236101

-

12

28

16

0,5

0,050

236102

-

15

32

18

0,5

0,060

236103

-

17

35

20

0,5

0,080

236104

-

20

42

24

1,0

0,140

236105

-

25

47

24

1,0

0,160

236106

-

30

55

26

1,5

0,240

236107

-

35

62

28

1,5

0,320

Серия ширин 0, серия диаметров 2.

236201

-

12

32

20

1,0

0,080

236202

-

15

35

22

1,0

0,100

236203

-

17

40

24

1,0

0,140

236204

-

20

47

28

1,5

0,220

236205

-

25

52

30

1,5

0,270

236206

-

30

62

32

1,5

0,400

236207

-

35

72

34

2,0

0,560

236208

-

40

80

36

2,0

0,740

236209

-

45

85

38

2,0

0,850

236210

-

50

90

40

2,0

0,960

236211

-

55

100

42

2,5

1,260

236212

-

60

110

44

2,5

1,600

236213

-

65

120

46

2,5

2,000

236214

-

70

125

48

2,5

2,200

236215

-

75

130

50

2,5

2,950

236216

-

80

140

52

3,0

3,680

236217

-

85

150

56

3,0

4,420

236218

-

90

160

60

3,0

4,520

236219

-

95

170

64

3,5

5,260

236220

-

100

180

68

3,5

6,640
