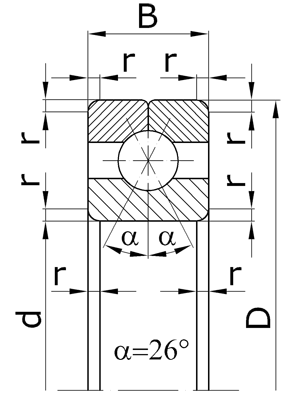

Подшипники шариковые радиально-упорные однорядные с разъемным наружным кольцом с четырехточечным контактом


d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников

Обозначение

Размеры, мм

Масса, кг

по ГОСТу

международное

d

D

B

r

Серия ширин 0, серия диаметров 2.

116204

-

20

47

14

1,5

0,13

116205

-

25

52

15

1,5

0,16

116206

-

30

62

16

1,5

0,24

116207

-

35

72

17

2,0

0,35

116208

-

40

80

18

2,0

0,45

116209

-

45

85

19

2,0

0,52

116210

-

50

90

20

2,0

0,59

116211

-

55

100

21

2,5

0,77

116212

-

60

110

22

2,5

0,99

116213

-

65

120

23

2,5

1,22

116214

-

70

125

24

2,5

1,32

116215

-

75

130

25

2,5

1,47

116216

-

80

140

26

3,0

1,84

116217

-

85

150

28

3,0

2,26

116218

-

90

160

30

3,0

2,75

116219

-

95

170

32

3,5

3,22

116220

-

100

180

34

3,5

4,03

116222

-

110

200

38

3,5

5,60

116224

-

120

215

40

3,5

6,94

116226

-

130

230

40

4,0

7,74

116228

-

140

250

42

4,0

9,84

116230

-

150

270

45

4,0

12,4

116232

-

160

290

48

4,0

15,4

116234

-

170

310

52

5,0

19,3

116236

-

180

320

52

5,0

20,4

116238

-

190

340

55

5,0

24,4

116240

-

200

360

58

5,0

29,0

116244

-

220

400

65

5,0

40,0

116248

-

240

440

72

5,0

54,1

116252

-

260

480

80

6,0

71,5

116256

-

280

500

80

6,0

75,5

116260

-

300

540

85

6,0

94,0

116264

-

320

580

92

6,0

118

Серия ширин 0, серия диаметров 3.

116303

-

17

47

14

1,5

0,14

116304

-

20

52

15

2,0

0,18

116305

-

25

62

17

2,0

0,29

116306

-

30

72

19

2,0

0,42

116307

-

35

80

21

2,5

0,57

116308

-

40

90

23

2,5

0,78

116309

-

45

100

25

2,5

1,04

116310

-

50

110

27

3,0

1,37

116311

-

55

120

29

3,0

1,74

116312

-

60

130

31

3,5

2,14

116313

-

65

140

33

3,5

2,71

116314

-

70

150

35

3,5

3,16

116315

-

75

160

37

3,5

3,88

116316

-

80

170

39

3,5

4,59

116317

-

85

180

41

4,0

5,47

116318

-

90

190

43

4,0

6,43

116320

-

100

215

47

4,0

9,30

116322

-

110

240

50

4,0

12,5

116324

-

120

260

55

4,0

16,0

116326

-

130

280

58

5,0

19,7

116328

-

140

300

62

5,0

24,0

116330

-

150

320

65

5,0

29,1

116332

-

160

340

68

5,0

34,3

116334

-

170

360

72

5,0

40,7

116336

-

180

380

75

5,0

46,8

116338

-

190

400

78

6,0

54,0

116340

-

200

420

80

6,0

61,0

116344

-

220

460

88

6,0

81,0

116348

-

240

500

95

6,0

103

116352

-

260

540

102

8,0

132

116356

-

280

580

108

8,0

157
