Стопорные шайбы с лепестком наружу

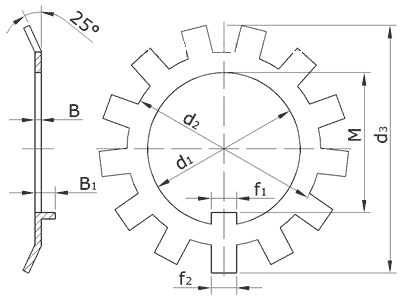

d1 - внутренний диаметр шайбы;

d2 - внутренний диаметр по загнутым усикам;

d3 - наружный диаметр шайбы;

B - толщина шайбы;

B1 - ширина отогнутого лепестка;

М - размер до внутреннего усика;

f1 - ширина внутреннего усика;

f2 - ширина наружного усика;

n -минимальное число зубъев по наружной поверхности шайбы.

Основные размеры шайб

Обозначение

Размеры, мм

Масса, кг

d1

d2

d3

B

B1

М

f1

f2

n

AMB0

10

13,5

21

1,00

3

8,5

3

3

9

0,0013

AMB1

12

17

25

1,00

3

10,5

3

3

9

0,0020

AMB2

15

21

28

1,00

4

13,5

4

4

11

0,0026

AMB3

17

24

32

1,00

4

15,5

4

4

11

0,0032

AMB4

20

26

36

1,00

4

18,5

4

4

11

0,0035

AMB5

25

32

42

1,25

4

23,0

5

5

13

0,0064

AMB6

30

38

49

1,25

4

27,5

5

5

13

0,0078

AMB7

35

44

57

1,25

4

32,5

6

5

13

0,0104

AMB8

40

50

62

1,25

5

37,5

6

6

13

0,0123

AMB9

45

56

69

1,25

5

42,5

6

6

13

0,0152

AMB10

50

61

74

1,25

5

47,5

6

6

13

0,0160

AMB11

55

67

81

1,5

5

52,5

8

7

17

0,0196

AMB12

60

73

86

1,5

6

57,5

8

7

17

0,0253

AMB13

65

79

92

1,5

6

62,5

8

7

17

0,0290

AMB14

70

85

98

1,5

6

66,5

8

8

17

0,0334

AMB15

75

90

104

1,5

6

71,5

8

8

17

0,0356

AMB16

80

95

112

1,8

6

76,5

10

8

17

0,0464

AMB17

85

102

119

1,8

6

81,5

10

8

17

0,0524

AMB18

90

108

126

1,8

8

86,5

10

10

17

0,0623

AMB19

95

113

133

1,8

8

91,5

10

10

17

0,0670

AMB20

100

120

142

1,8

8

96,5

12

10

17

0,0765

AMB21

105

126

145

1,8

10

100,5

12

12

17

0,0826

AMB22

110

133

154

1,8

10

105,5

12

12

17

0,094

AMB23

115

137

159

2,0

10

110,5

12

12

17

0,100

AMB24

120

138

164

2,0

10

115

14

12

17

0,105

AMB25

125

148

170

2,0

10

120

14

12

17

0,118

AMB26

130

149

175

2,0

10

125

14

12

17

0,113

AMB27

135

160

185

2,0

10

130

14

14

17

0,144

AMB28

140

160

192

2,0

10

135

16

14

17

0,142

AMB29

145

171

202

2,0

10

140

16

14

17

0,168

AMB30

150

171

205

2,0

10

145

16

14

17

0,155

AMB31

155

182

212

2,5

12

147,5

16

16

19

0,183

AMB32

160

182

217

2,5

12

154

18

16

19

0,222

AMB33

165

193

222

2,5

12

157,5

18

16

19

0,234

AMB34

170

193

232

2,5

12

164

18

16

19

0,247

AMB36

180

203

242

2,5

12

174

20

18

19

0,268

AMB38

190

214

252

2,5

12

184

20

18

19

0,278

AMB40

200

226

262

2,5

12

194

20

18

19

0,293

AMB44

220

250

292

3,0

14

213

24

20

19

0,322

AMB48

240

270

312

3,0

14

233

24

20

19

0,357

AMB52

260

300

342

3,0

14

253

28

24

19

0,380

AMB56

280

320

362

3,0

14

273

28

24

19

0,410
