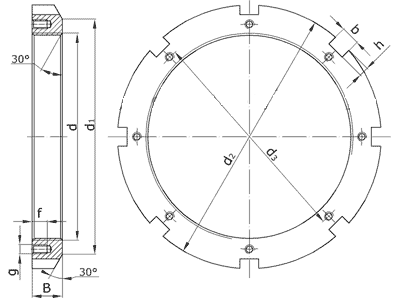

Гайки под стопорные скобы для закрепительных втулок
d - диаметр резьбы гайки;
d1 - диаметр узкого торца гайки;
d2 - наружный диаметр гайки;
B - ширина гайки;
b - ширина паза гайки;
h - глубина паза гайки;
g - диаметр резьбы отверстия под стопорный винт;
f - длина резьбы отверстия;
d3 - диаметр окружности расположения осей отверстий под стопорные винты.
|
Основные размеры гаек |
||||||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
||||||||
|
d |
d1 |
d2 |
B |
b |
h |
g |
f |
d3 |
||
|
HM3044 |
Tr220×4 |
242 |
260 |
30 |
20 |
9 |
M6 |
10 |
230 |
3,10 |
|
HM3144 |
Tr220×4 |
250 |
280 |
32 |
20 |
10 |
M8 |
16 |
239 |
5,20 |
|
HM3048 |
Tr240×4 |
270 |
290 |
34 |
20 |
10 |
M8 |
16 |
254 |
5,20 |
|
HM3148 |
Tr240×4 |
270 |
300 |
34 |
20 |
10 |
M8 |
16 |
259 |
5,95 |
|
HM3052 |
Tr260×4 |
290 |
310 |
34 |
20 |
10 |
M8 |
16 |
274 |
5,70 |
|
HM3152 |
Tr260×4 |
300 |
330 |
36 |
24 |
12 |
M10 |
18 |
282 |
8,05 |
|
HM3056 |
Tr280×4 |
310 |
330 |
38 |
24 |
10 |
M8 |
16 |
294 |
6,80 |
|
HM3156 |
Tr280×4 |
320 |
350 |
38 |
24 |
12 |
M10 |
18 |
302 |
9,05 |
|
HM3060 |
Tr300×4 |
336 |
360 |
42 |
24 |
12 |
M8 |
16 |
317 |
9,65 |
|
HM3160 |
Tr300×4 |
340 |
380 |
40 |
24 |
12 |
M10 |
18 |
327 |
12,00 |
|
HM3064 |
Tr320×5 |
356 |
380 |
42 |
24 |
12 |
M8 |
16 |
337 |
10,00 |
|
HM3164 |
Tr320×5 |
360 |
400 |
42 |
24 |
12 |
M10 |
18 |
347 |
13,00 |
|
HM3068 |
Tr340×5 |
376 |
400 |
45 |
24 |
12 |
M8 |
16 |
357 |
12,00 |
|
HM3168 |
Tr340×5 |
400 |
440 |
55 |
28 |
15 |
M12 |
22 |
374 |
23,00 |
|
HM3072 |
Tr360×5 |
394 |
420 |
45 |
28 |
13 |
M8 |
16 |
376 |
12,00 |
|
HM3172 |
Tr360×5 |
420 |
460 |
58 |
28 |
15 |
M12 |
22 |
394 |
25,00 |
|
HM3076 |
Tr380×5 |
422 |
450 |
48 |
28 |
14 |
M10 |
18 |
400 |
15,00 |
|
HM3176 |
Tr380×5 |
440 |
490 |
60 |
32 |
18 |
M12 |
22 |
416 |
31,00 |
|
HM3080 |
Tr400×5 |
442 |
470 |
52 |
28 |
14 |
M10 |
18 |
420 |
17,00 |
|
HM3180 |
Tr400×5 |
460 |
520 |
65 |
32 |
18 |
M16 |
28 |
441 |
37,00 |
|
HM3084 |
Tr420×5 |
462 |
490 |
52 |
32 |
14 |
M10 |
18 |
440 |
17,50 |
|
HM3184 |
Tr420×5 |
490 |
540 |
70 |
32 |
18 |
M16 |
28 |
461 |
43,50 |
|
HM3088 |
Tr440×5 |
490 |
520 |
60 |
32 |
15 |
M12 |
22 |
464 |
26,50 |
|
HM3188 |
Tr440×5 |
510 |
560 |
70 |
36 |
20 |
M16 |
28 |
479 |
45,50 |
|
HM3092 |
Tr460×5 |
510 |
540 |
60 |
32 |
15 |
M12 |
22 |
484 |
27,00 |
|
HM3192 |
Tr460×5 |
540 |
580 |
75 |
36 |
20 |
M16 |
28 |
499 |
50,50 |
|
HM3096 |
Tr480×5 |
530 |
560 |
60 |
36 |
15 |
M12 |
22 |
504 |
28,50 |
|
HM3196 |
Tr480×5 |
560 |
620 |
75 |
36 |
20 |
M16 |
28 |
529 |
62,00 |
|
HM30/500 |
Tr500×5 |
550 |
580 |
68 |
36 |
15 |
M12 |
22 |
524 |
33,50 |
|
HM31/500 |
Tr500×5 |
580 |
630 |
80 |
40 |
23 |
M16 |
28 |
541 |
63,50 |
|
HM30/530 |
Tr530×6 |
590 |
630 |
68 |
40 |
20 |
M16 |
28 |
557 |
42,80 |
|
HM31/530 |
Tr530×6 |
610 |
670 |
80 |
40 |
23 |
M20 |
35 |
574 |
78,00 |
|
HM30/560 |
Tr560×6 |
610 |
650 |
75 |
40 |
20 |
M16 |
28 |
582 |
44,20 |
|
HM31/560 |
Tr560×6 |
650 |
710 |
85 |
45 |
25 |
M20 |
35 |
607 |
88,90 |
|
HM30/600 |
Tr600×6 |
660 |
700 |
75 |
40 |
20 |
M16 |
28 |
627 |
53,80 |
|
HM31/600 |
Tr600×6 |
690 |
750 |
85 |
45 |
25 |
M20 |
35 |
647 |
94,90 |
|
HM30/630 |
Tr630×6 |
690 |
730 |
75 |
45 |
20 |
M16 |
28 |
657 |
56,00 |
|
HM30/670 |
Tr670×6 |
740 |
780 |
80 |
45 |
20 |
M16 |
28 |
702 |
71,50 |
|
HM30/710 |
Tr710×7 |
780 |
830 |
90 |
50 |
25 |
M16 |
28 |
741 |
90,70 |
