Гайки для закрепительных и стяжных втулок с трапецеидальной резьбой

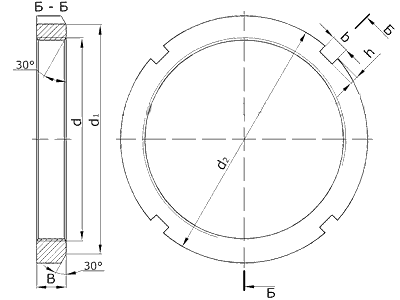

d - диаметр резьбы гайки;
d1 - диаметр узкого торца гайки;
d2 - наружный диаметр гайки;
B - ширина гайки;
b - ширина паза гайки;
h - глубина паза гайки.
Основные размеры гаек |
|||||||
Обозначение |
Размеры, мм |
Масса, кг |
|||||
d |
d1 |
d2 |
B |
b |
h |
||
HML41 |
Tr205×4 |
232 |
250 |
30 |
18 |
8 |
3,43 |
HM42 |
Tr210×4 |
238 |
270 |
30 |
20 |
10 |
4,75 |
HML43 |
Tr215×4 |
242 |
260 |
30 |
20 |
9 |
3,72 |
HM44 |
Tr220×4 |
250 |
280 |
32 |
20 |
10 |
5,35 |
HML47 |
Tr235×4 |
262 |
280 |
30 |
20 |
9 |
4,29 |
HM48 |
Tr240×4 |
270 |
300 |
34 |
20 |
10 |
6,20 |
HML52 |
Tr260×4 |
290 |
310 |
30 |
20 |
10 |
5,15 |
HM52 |
Tr260×4 |
300 |
330 |
35 |
24 |
12 |
8,40 |
HML56 |
Tr280×4 |
310 |
330 |
30 |
24 |
10 |
5,49 |
HM58 |
Tr290×4 |
335 |
365 |
36 |
24 |
12 |
10,30 |
HML60 |
Tr300×4 |
336 |
360 |
31 |
24 |
12 |
7,25 |
HM62 |
Tr310×5 |
350 |
380 |
36 |
24 |
12 |
10,30 |
HML64 |
Tr320×5 |
356 |
380 |
32 |
24 |
12 |
7,97 |
HM66 |
Tr330×5 |
380 |
410 |
40 |
28 |
15 |
13,80 |
HML69 |
Tr345×5 |
384 |
410 |
33 |
28 |
13 |
9,51 |
HM70 |
Tr350×5 |
400 |
430 |
42 |
28 |
15 |
15,40 |
HML73 |
Tr365×5 |
404 |
430 |
35 |
28 |
13 |
10,70 |
HM74 |
Tr370×5 |
420 |
450 |
45 |
28 |
15 |
17,40 |
HML77 |
Tr385×5 |
422 |
450 |
37 |
28 |
14 |
11,80 |
HM80 |
Tr400×5 |
460 |
500 |
46 |
32 |
18 |
23,80 |
HML82 |
Tr410×5 |
452 |
480 |
39 |
32 |
14 |
14,30 |
HM84 |
Tr420×5 |
480 |
520 |
49 |
32 |
18 |
26,60 |
HML86 |
Tr430×5 |
472 |
500 |
41 |
32 |
14 |
15,80 |
HM88 |
Tr440×5 |
500 |
540 |
51 |
36 |
20 |
28,80 |
HML90 |
Tr450×5 |
490 |
520 |
41 |
32 |
15 |
16,30 |
HM92 |
Tr460×5 |
510 |
550 |
53 |
36 |
20 |
28,80 |
HML94 |
Tr470×5 |
510 |
540 |
43 |
32 |
15 |
18,30 |
HM96 |
Tr480×5 |
540 |
590 |
58 |
36 |
20 |
37,50 |
HML98 |
Tr490×5 |
540 |
570 |
45 |
36 |
15 |
22,50 |
HM102 |
Tr510×6 |
570 |
620 |
58 |
40 |
23 |
41,20 |
HML104 |
Tr520×6 |
570 |
600 |
47 |
36 |
15 |
25,30 |
HM106 |
Tr530×6 |
590 |
640 |
60 |
40 |
23 |
44,20 |
HML108 |
Tr540×6 |
590 |
620 |
49 |
40 |
20 |
27,00 |
HM110 |
Tr550×6 |
620 |
670 |
63 |
40 |
23 |
53,30 |
HML112 |
Tr560×6 |
610 |
650 |
60 |
40 |
20 |
32,00 |
HML118 |
Tr590×6 |
650 |
690 |
63 |
40 |
20 |
47,70 |
HML126 |
Tr630×6 |
690 |
730 |
65 |
45 |
20 |
52,20 |
HML134 |
Tr670×6 |
730 |
770 |
70 |
45 |
20 |
59,80 |
HML142 |
Tr710×7 |
780 |
830 |
70 |
50 |
25 |
75,70 |
