Гайки для закрепительных и стяжных втулок с метрической резьбой

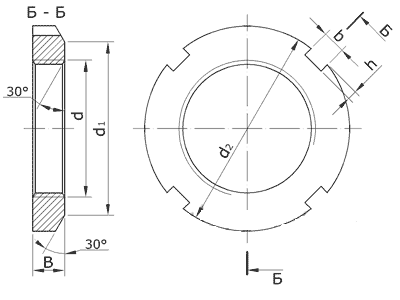

d - диаметр резьбы гайки;
d1 - диаметр узкого торца гайки;
d2 - наружный диаметр гайки;
B - ширина гайки;
b - ширина паза гайки;
h - глубина паза гайки.
|
Основные размеры гаек |
|||||||
|
Обозначение |
Размеры, мм |
Масса, кг |
|||||
|
d |
d1 |
d2 |
B |
b |
h |
||
|
KM0 |
M10×0,75 |
13,5 |
18 |
4 |
3 |
2 |
0,004 |
|
KM1 |
M12×1 |
17 |
22 |
4 |
3 |
2 |
0,007 |
|
KM2 |
M15×1 |
21 |
25 |
5 |
4 |
2 |
0,010 |
|
KM3 |
M17×1 |
24 |
28 |
5 |
4 |
2 |
0,013 |
|
KM4 |
M20×1 |
26 |
32 |
6 |
4 |
2 |
0,019 |
|
KM5 |
M25×1,5 |
32 |
38 |
7 |
5 |
2 |
0,025 |
|
KM6 |
M30×1,5 |
38 |
45 |
7 |
5 |
2 |
0,043 |
|
KM7 |
M35×1,5 |
44 |
52 |
8 |
5 |
2 |
0,053 |
|
KM8 |
M40×1,5 |
50 |
58 |
9 |
6 |
2,5 |
0,085 |
|
KM9 |
M45×1,5 |
56 |
65 |
10 |
6 |
2,5 |
0,120 |
|
KM10 |
M50×1,5 |
61 |
70 |
11 |
6 |
2,5 |
0,130 |
|
KM11 |
M55×2 |
67 |
75 |
11 |
7 |
3 |
0,160 |
|
KM12 |
M60×2 |
73 |
80 |
11 |
7 |
3 |
0,170 |
|
KM13 |
M65×2 |
79 |
85 |
12 |
7 |
3 |
0,200 |
|
KM14 |
M70×2 |
85 |
92 |
12 |
8 |
3,5 |
0,240 |
|
KM15 |
M75×2 |
90 |
98 |
13 |
8 |
3,5 |
0,290 |
|
KM16 |
M80×2 |
95 |
105 |
15 |
8 |
3,5 |
0,400 |
|
KM17 |
M85×2 |
102 |
110 |
16 |
8 |
3,5 |
0,450 |
|
KM18 |
M90×2 |
108 |
120 |
16 |
10 |
4 |
0,550 |
|
KM19 |
M95×2 |
113 |
125 |
17 |
10 |
4 |
0,660 |
|
KM20 |
M100×2 |
120 |
130 |
18 |
10 |
4 |
0,700 |
|
KM21 |
M105×2 |
126 |
140 |
18 |
12 |
5 |
0,845 |
|
KM22 |
M110×2 |
133 |
145 |
19 |
12 |
5 |
0,970 |
|
KML24 |
M120×2 |
135 |
145 |
20 |
12 |
5 |
0,780 |
|
KM24 |
M120×2 |
138 |
155 |
20 |
12 |
5 |
1,080 |
|
KM25 |
M125×2 |
148 |
160 |
21 |
12 |
5 |
1,190 |
|
KML26 |
M130×2 |
145 |
155 |
21 |
12 |
5 |
0,880 |
|
KM26 |
M130×2 |
149 |
165 |
21 |
12 |
5 |
1,250 |
|
KM27 |
M135×2 |
160 |
175 |
22 |
14 |
6 |
1,550 |
|
KML28 |
M140×2 |
155 |
165 |
22 |
12 |
5 |
0,990 |
|
KM28 |
M140×2 |
160 |
180 |
22 |
14 |
6 |
1,600 |
|
KM29 |
M145×2 |
171 |
190 |
24 |
14 |
6 |
1,940 |
|
KML30 |
M150×2 |
170 |
180 |
24 |
14 |
5 |
1,380 |
|
KM30 |
M150×2 |
171 |
195 |
24 |
14 |
6 |
2,030 |
|
KM31 |
M155×3 |
182 |
200 |
25 |
16 |
7 |
2,210 |
|
KML32 |
M160×3 |
180 |
190 |
25 |
14 |
5 |
1,560 |
|
KM32 |
M160×3 |
182 |
210 |
25 |
16 |
7 |
2,590 |
|
KM33 |
M165×3 |
193 |
210 |
26 |
16 |
7 |
2,730 |
|
KML34 |
M170×3 |
190 |
200 |
26 |
16 |
5 |
1,720 |
|
KM34 |
M170×3 |
193 |
220 |
26 |
16 |
7 |
2,800 |
|
KML36 |
M180×3 |
200 |
210 |
27 |
16 |
5 |
1,950 |
|
KM36 |
M180×3 |
203 |
230 |
27 |
18 |
8 |
3,070 |
|
KML38 |
M190×3 |
210 |
220 |
28 |
16 |
5 |
2,050 |
|
KM38 |
M190×3 |
214 |
240 |
28 |
18 |
8 |
3,390 |
|
KML40 |
M200×3 |
222 |
240 |
29 |
18 |
8 |
2,980 |
|
KM40 |
M200×3 |
226 |
250 |
29 |
18 |
8 |
3,690 |
